Invoering
A kogelomloopspindelis een mechanische transmissiecomponent die kogellagers gebruikt om rotatiebewegingen om te zetten in nauwkeurige lineaire bewegingen. Het begrijpen van het gebruik van een kogelomloopspindel is cruciaal voor het bereiken van hoge precisie, consistentie en een lange levensduur in apparatuur. Dit artikel begint met basiskennis van kogelomloopspindels en onderzoekt de verschillende toepassingen ervan.
Basiskennis van kogelomloopspindels
Een standaard kogelomloopspindelsysteem bestaat uit de volgende kerncomponenten:
• Schroefas:De kerncomponent die rotatiebeweging overbrengt.
• Kogelmoer:Bevat circulerende ballen om een soepele lineaire beweging te bereiken.
• Ballen:Rol de schroefdraad van de moer en de schroefas in, waardoor de wrijving wordt verminderd.
Het werkingsprincipe is gebaseerd op het rollen met lage{0}}wrijving van stalen kogels, wat resulteert in een veel hogere transmissie-efficiëntie dan traditionele schuifschroeven, waardoor een soepelere en energiezuinigere- kogelomloopspindeltransmissie wordt bereikt.
Voordelen van kogelomloopspindels
Het belangrijkste voordeel van kogelomloopspindels ligt in het gebruik van rollende wrijving in plaats van glijdende wrijving, waardoor een hoge precisie, hoog{0}}efficiënte transmissie, een lange levensduur en energiebesparingen mogelijk zijn.
Hoge precisie positionering
De kogels rollen langs een vast spoor, waardoor verplaatsingsfouten als gevolg van glijdende wrijving worden vermeden. Hierdoor blinken precisiekogelomloopspindels uit in toepassingen die nauwkeurige besturing vereisen, zoals CNC-bewerkingsmachines, industriële robots en halfgeleiderapparatuur.
Hoge transmissie-efficiëntie
Het energieverlies is extreem laag wanneer de ballen in de loopbaan rollen, wat resulteert in een mechanisch rendement van meer dan 90%. Er wordt meer ingangskoppel omgezet in effectieve lineaire beweging, waardoor de acceleratie en reactiesnelheid worden verbeterd, waardoor ze bijzonder geschikt zijn voor invoersystemen met hoge-snelheid en geautomatiseerde apparatuur.
Lange levensduur en weinig onderhoud
Omdat de contactmethode in de kogelomloopspindel rolwrijving is in plaats van direct glijcontact tussen metalen oppervlakken, wordt de slijtage aanzienlijk verminderd, waardoor de levensduur van het product aanzienlijk wordt verlengd. Door een goede warmtebehandeling van het materiaal, slijtvaste kogels- en een smeersysteemontwerp behouden kogelomloopspindels stabiele transmissieprestaties tijdens langdurig gebruik-.
Energiebesparing
Kogelomloopspindels hebben een lage bewegingsweerstand, waardoor er minder aandrijfkoppel nodig is. Dit vermindert niet alleen de motorbelasting aanzienlijk, maar vermindert ook de warmteontwikkeling en het energieverbruik, waardoor de apparatuur efficiënter en zuiniger wordt tijdens lange perioden van continu gebruik.
Belangrijkste toepassingen van kogelomloopspindels
De verschillende voordelen van kogelomloopspindels maken ze zeer effectief in de volgende toepassingen:
CNC-werktuigmachines
CNC-bewerkingsmachines vormen het meest wijdverbreide en veeleisende toepassingsgebied voor kogelomloopspindels, die verantwoordelijk zijn voor het aandrijven van de X/Y/Z-assen om hoge-precieze voeding te bereiken. Kogelomloopspindels zorgen voor een nauwkeurige positionering en nul speling bij hoge snelheden en ondersteunen een stabiele werking op de lange- termijn, waardoor ze het belangrijkste lineaire transmissiesysteem vormen voor bijna alle CNC-bewerkingsapparatuur.
• Precisietoevoer:Zorgt ervoor dat het gereedschap een stabiele positie behoudt met voedingssnelheden op micron-niveau.
• Transmissie met hoge stijfheid:Bestand tegen snijkrachteffecten en voorkomt verplaatsingsfouten tijdens de bewerking.
• Herhaalbaarheid:Behoudt consistente bewerkingsafmetingen tijdens herhaalde gereedschapsbewegingen.
• Ondersteuning voor hoge- bewerkingssnelheden:Geschikt voor bewegende assen met hoge-snelheid, zoals graveren en boren met hoge- snelheid.
Industriële automatiseringsapparatuur
In geautomatiseerde productielijnen worden kogelomloopspindels gebruikt om verschillende repetitieve en nauwkeurige lineaire bewegingen uit te voeren, en dienen ze als belangrijke uitvoeringscomponenten voor transport-, assemblage- en grijpoperaties. Dankzij hun hoge betrouwbaarheid en capaciteiten voor het verwerken van gemiddelde- lasten zijn ze de standaard lineaire transmissiemethode voor geautomatiseerde machines.
• Nauwkeurige positionering:Wordt gebruikt op werkstations die een hoge-precieze positionering vereisen, zoals visuele inspectie, distributie en montage.
• Stabiele cycluswerking:Zorgt ervoor dat de geautomatiseerde productiecyclus niet wordt onderbroken door mechanische fouten.
• Gemiddeld-Ladingsbehandeling:Voldoet aan de middelhoge- eisen van elektronische productie- en logistieke apparatuur.
Verpakkingsmachines
Kogelomloopspindels bieden hoge-snelle, frequente en stabiele lineaire bewegingen voor verpakkingsmachines, waardoor de nauwkeurigheid van synchrone bewegingen en productwisselingen wordt gegarandeerd.
• Snelle heen en weer gaande beweging:Geschikt voor bewerkingen met een hoge-snelheid, zoals die in snij- en sealmachines.
• Synchrone aandrijving:Coördineert meerdere werkstationcomponenten om nauwkeurige coördinatie in dezelfde cyclus te bereiken.
• Consistente herhaalbaarheid:Gebruikt in verpakkingslijnen die gedurende langere perioden continu in bedrijf zijn.
• Nauwkeurige maataanpassing:Zorgt voor consistentie bij het wisselen tussen verschillende verpakkingsformaten.

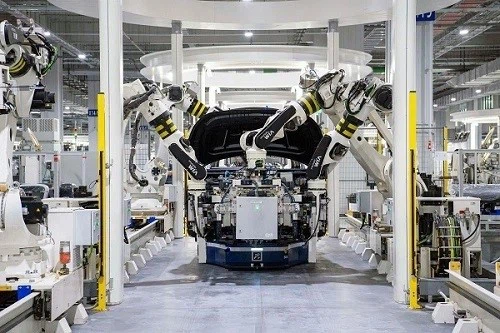

Robot en robotarmen
Kogelomloopspindels spelen een cruciale rol in de lineaire assen van robots, eindeffectors van collaboratieve robots en grijpermechanismen, en zorgen voor hoge-precisie, lage-wrijving en-response, duw-trek- of uitschuif-/intrekbewegingen.
• Uitbreiding met hoge-precisie:Gebruikt in de Z--as van robotarmen, externe zeven- assen, enz.
• Einde-effectorgrijpmechanisme:Zorgt voor stabiele en controleerbare openings- en sluitbewegingen van de grijper.
• Lineaire aandrijving met lage-wrijving:Verbetert de stabiliteit en reactiesnelheid van robotpositionering.
• Cyclusmogelijkheden voor zwaar gebruik-:Geschikt voor langdurige, hoogfrequente werking van robots-.
Medische apparatuur
Medische apparatuur stelt hoge eisen aan geluid, precisie en soepelheid, waardoor kogelomloopspindels ideaal zijn voor toepassingen met hoge- precisie, zoals beeldapparatuur in ziekenhuizen, chirurgische robotarmen en geautomatiseerde monsterhandlers in laboratoria.
• Ultra-vloeiende beweging:Voldoet aan de stille werkingsvereisten van CT-, röntgen-, röntgen- en MRI-push--platforms.
• Nauwkeurige positieaanpassing:Gebruikt voor het optillen van patiëntenbedden en het positioneren van medische chirurgische platforms.
• Laboratoriumautomatisering:Biedt lineaire micro-stapcontrole in monsterbehandelaars en vloeistofbehandelingssystemen.
• Hoge betrouwbaarheid:Voldoet aan de vereisten voor langdurig gebruik en strikte veiligheidsnormen voor medische apparatuur.
Conclusie
Kogelomloopspindels worden veel gebruikt in CNC-, automatiserings-, verpakkingsmachines, robotica, medische en halfgeleiderindustrieën vanwege hun hoge precisie, lange levensduur en hoge efficiëntie. Als u hun voordelen en toepassingsvereisten begrijpt, kunt u de meest geschikte kogelomloopspindel kiezen. JSM is een toonaangevende fabrikant van kogelomloopspindels met bijna tien jaar ervaring in de sector. Alsjeblieftneem contact met ons opvoor kogelomloopspindels met hoge-precisie.
